ストッカー装置設計

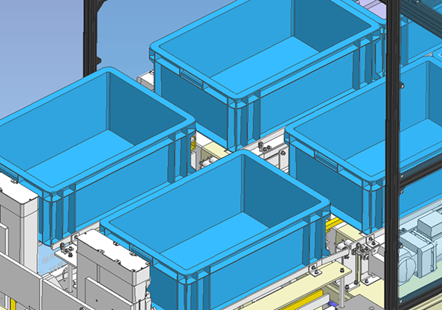

メイン装置に連結し、ワークの供給および空コンテナの回収を行うユニット装置を設計しました。

◎設計のポイント

要求タクトを満たした設計
本装置は、リフターユニットによるワーク受け渡しから次のコンテナ供給までのタクトが厳しく、
装置高さや回収部搬送ラインのFL制約により、コンベアリフターの採用が難しくハンドリフター構成としています。
また、供給部からのコンテナ押し出しでは、通常は押し出しガイドを上昇させてから押し出しますが、
その方式では要求タクトを満たせないため、アンチバック機構を利用した押し出し方式により対応しています。

メンテナンス性を考慮した設計
コンベアモーターの交換を想定し、工具アクセスや取付けスペースを確保するなど、メンテナンス性を重視した設計としています。

• 対応人工：1名
• 設計期間：2ヵ月
• 使用CAD：iCAD SX V8
• 納品物：3Dアセンブリモデル一式、2D組立図・部品図、部品表
